La alimentación eléctrica no es la señal de velocidad.
La referencia 0-10 V y Modbus cumplen funciones diferentes y pueden coexistir.
La habilitación electrónica no sustituye una desconexión eléctrica segura.
Antes de elegir: separe las cuatro funciones
Una ventaja importante del motor EC es que integra la electrónica de conmutación y control. Por eso no requiere un variador de frecuencia externo para regular su velocidad. Sin embargo, “hacerlo girar”, “darle una referencia”, “habilitarlo” y “comunicarse con él” no significan lo mismo.
- Alimentación: energía eléctrica necesaria para operar el motor.
- Referencia de velocidad: orden que define cuánto debe acelerar o desacelerar.
- Habilitación: permiso operativo independiente de la referencia.
- Comunicación y diagnóstico: lectura de estado, alarmas, parámetros y valores reales.
1. Referencia fija para velocidad máxima

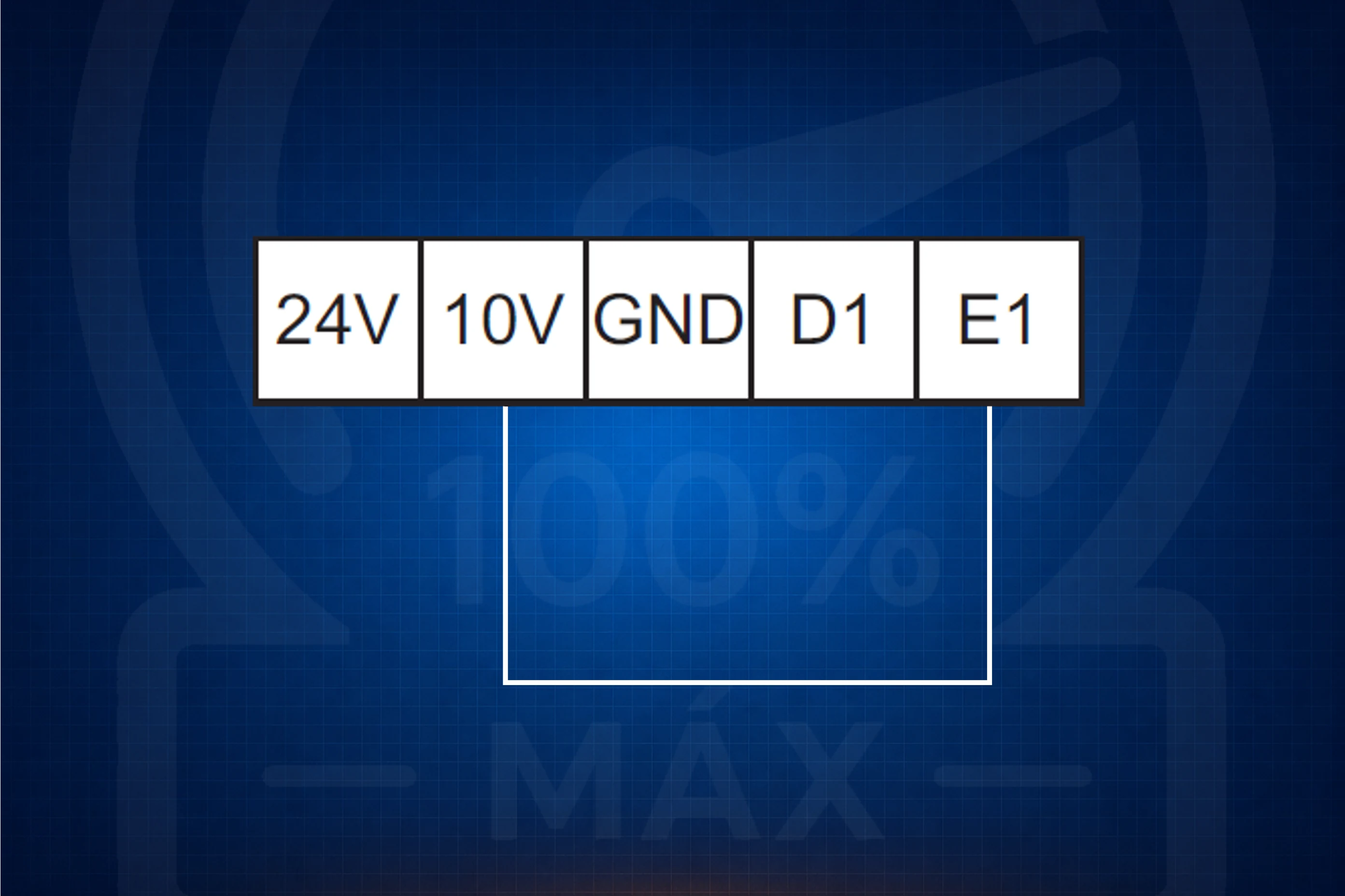

La forma más sencilla de probar el motor consiste en aplicar una referencia fija. En el ejemplo ECblue, la salida de referencia de 10 V se conecta a la entrada analógica E1. Esta configuración es útil durante puesta en marcha, verificación del sentido de giro o aplicaciones que realmente no requieren modulación.
El 100 % de señal no garantiza por sí solo el caudal correcto. La velocidad debe validarse contra presión, consumo, sonido y punto de operación real.
2. Ajuste manual mediante potenciómetro

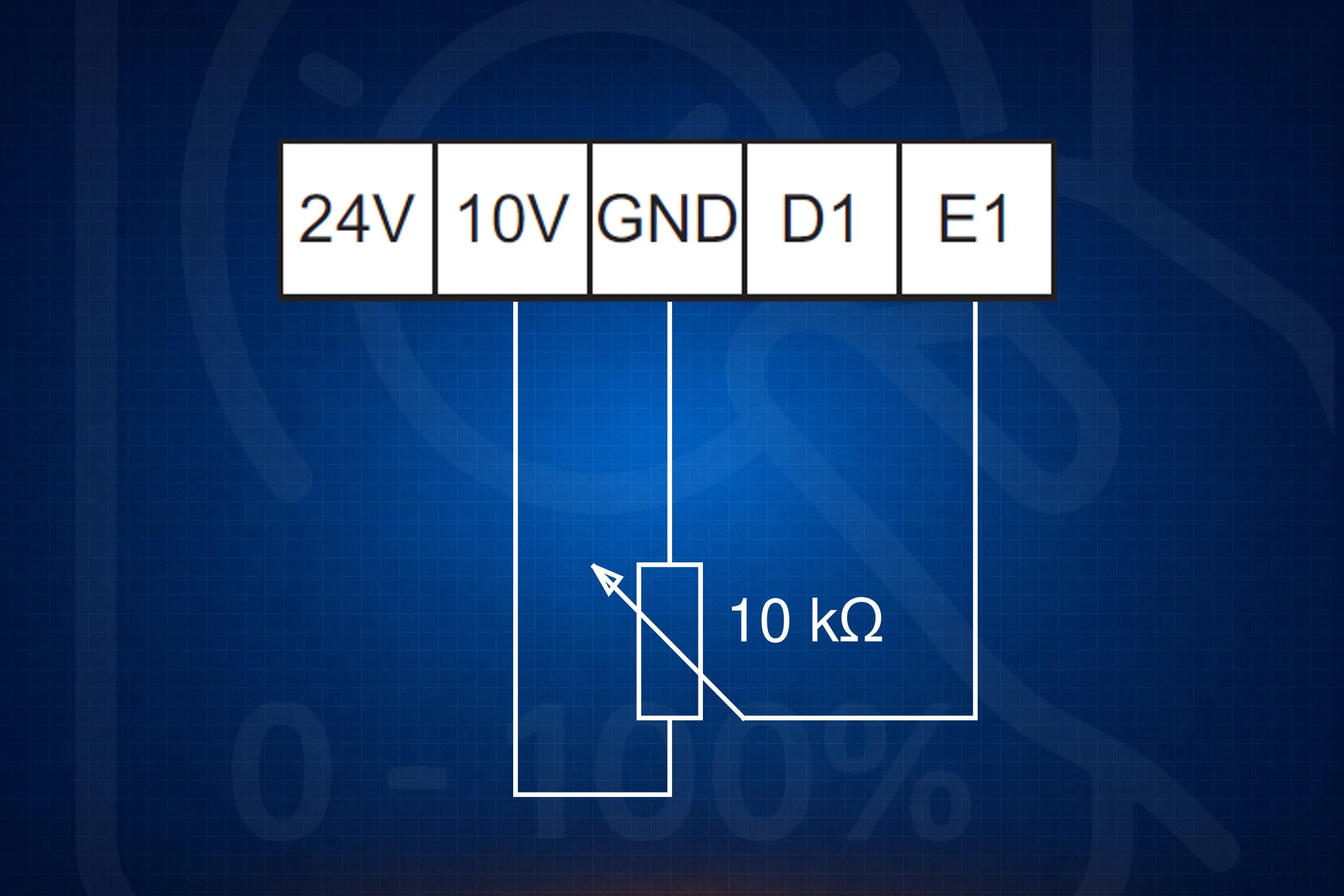

Un potenciómetro de 10 kΩ conectado entre la referencia de 10 V y GND permite enviar a E1 un voltaje variable. Es una solución directa para pruebas, balanceo y equipos sencillos sin automatización.
- Ventaja: operación simple, local y sin PLC.
- Limitación: no responde automáticamente a presión, temperatura o demanda.
- Uso típico: ajuste ocasional por el operador o puesta en marcha.
3. Control automático con señal 0-10 VDC

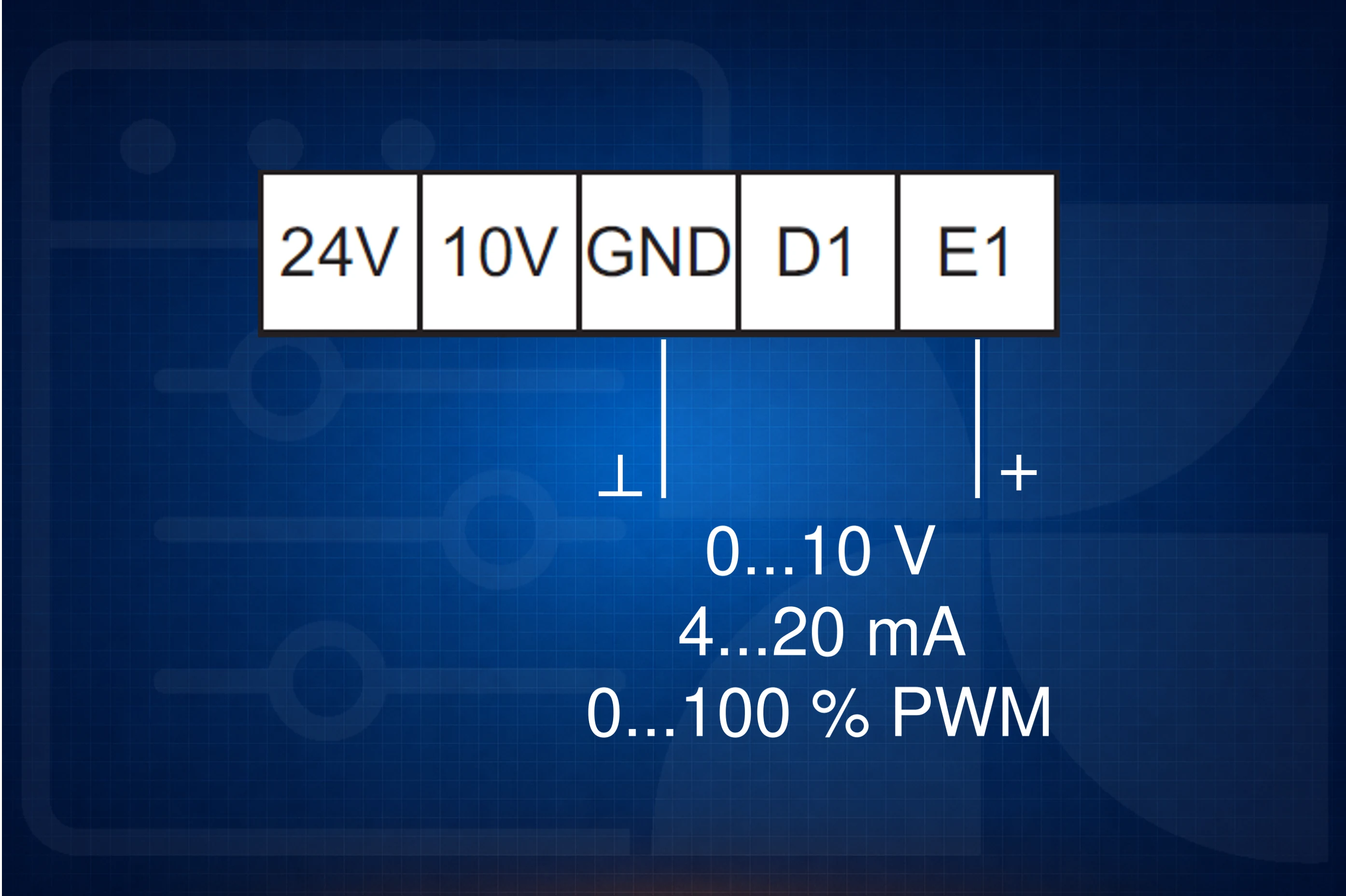

La señal 0-10 V es una de las formas más comunes de modular un motor EC. Puede provenir de un controlador de presión, temperatura o refrigerante, una salida analógica de PLC/BMS o un controlador dedicado.
En una manejadora, por ejemplo, un controlador compara la presión estática con su setpoint: aumenta la referencia cuando la presión cae y la reduce cuando la presión supera el objetivo. En una torre puede usar temperatura de agua; en un chiller, presión o temperatura de condensación.
Una señal para varios ventiladores

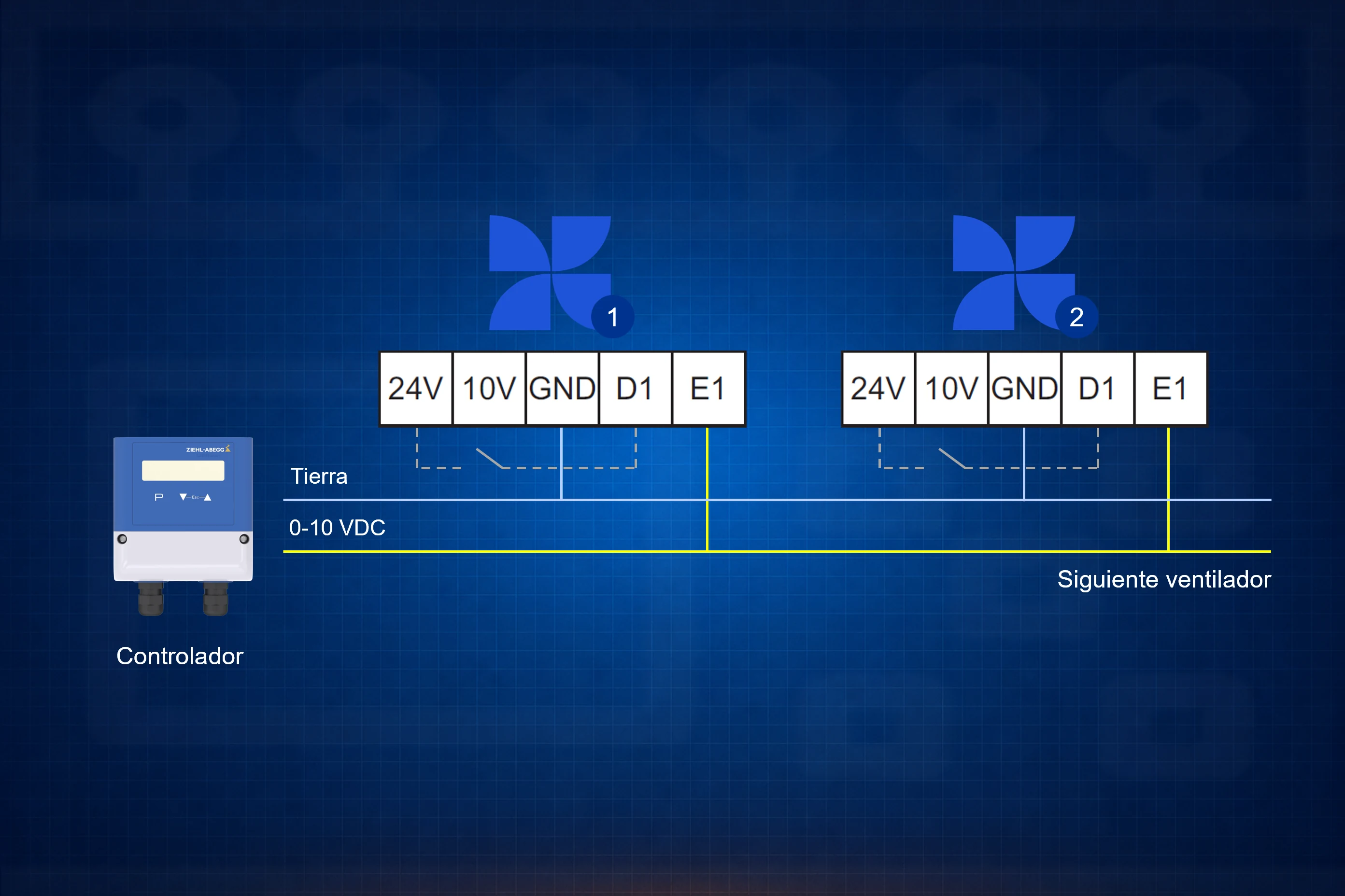

Es posible distribuir una referencia común para que un arreglo module de forma sincronizada, siempre que el controlador pueda manejar la carga total y todos los motores compartan una referencia GND correcta. Revise impedancia, capacidad de la salida, cantidad de equipos, longitud de cable e interferencia.
La señal compartida controla al grupo, pero no proporciona estado individual. Para identificar velocidad, estado o falla de cada ventilador use Modbus o señales individuales.
4. Entrada digital para habilitar o deshabilitar

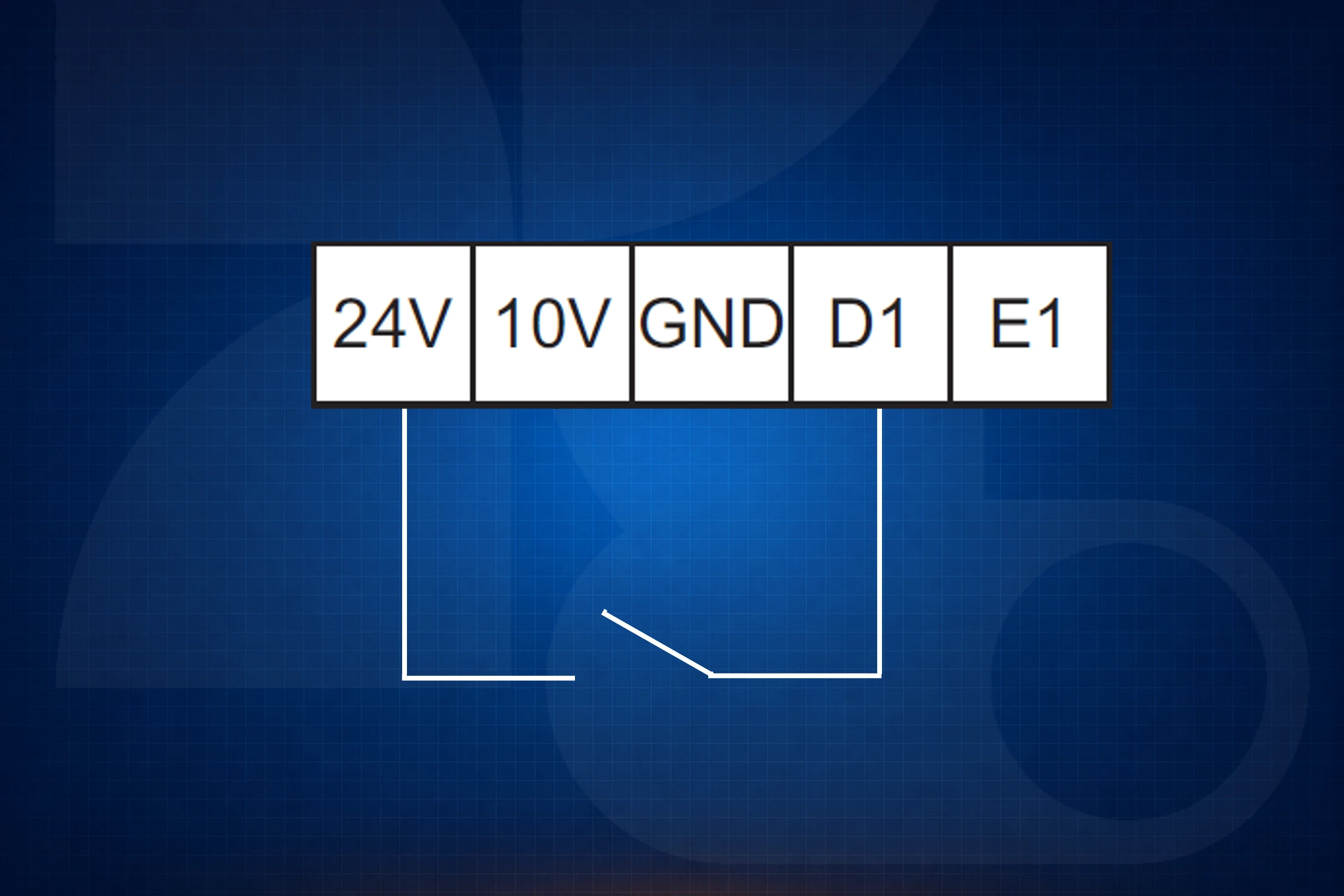

La entrada D1 separa la orden de habilitación de la referencia de velocidad. En la lógica de fábrica del ejemplo, el contacto D1-24 V cerrado habilita la operación; abierto detiene el motor y el LED señala el estado con un destello. Puede recibir una orden de selector, relevador, PLC, BMS o cadena de permisos.
- Horarios y ocupación.
- Permiso general del equipo.
- Estado de compuertas o del sistema principal.
- Paro operativo por alarma.
5. Control mediante PLC

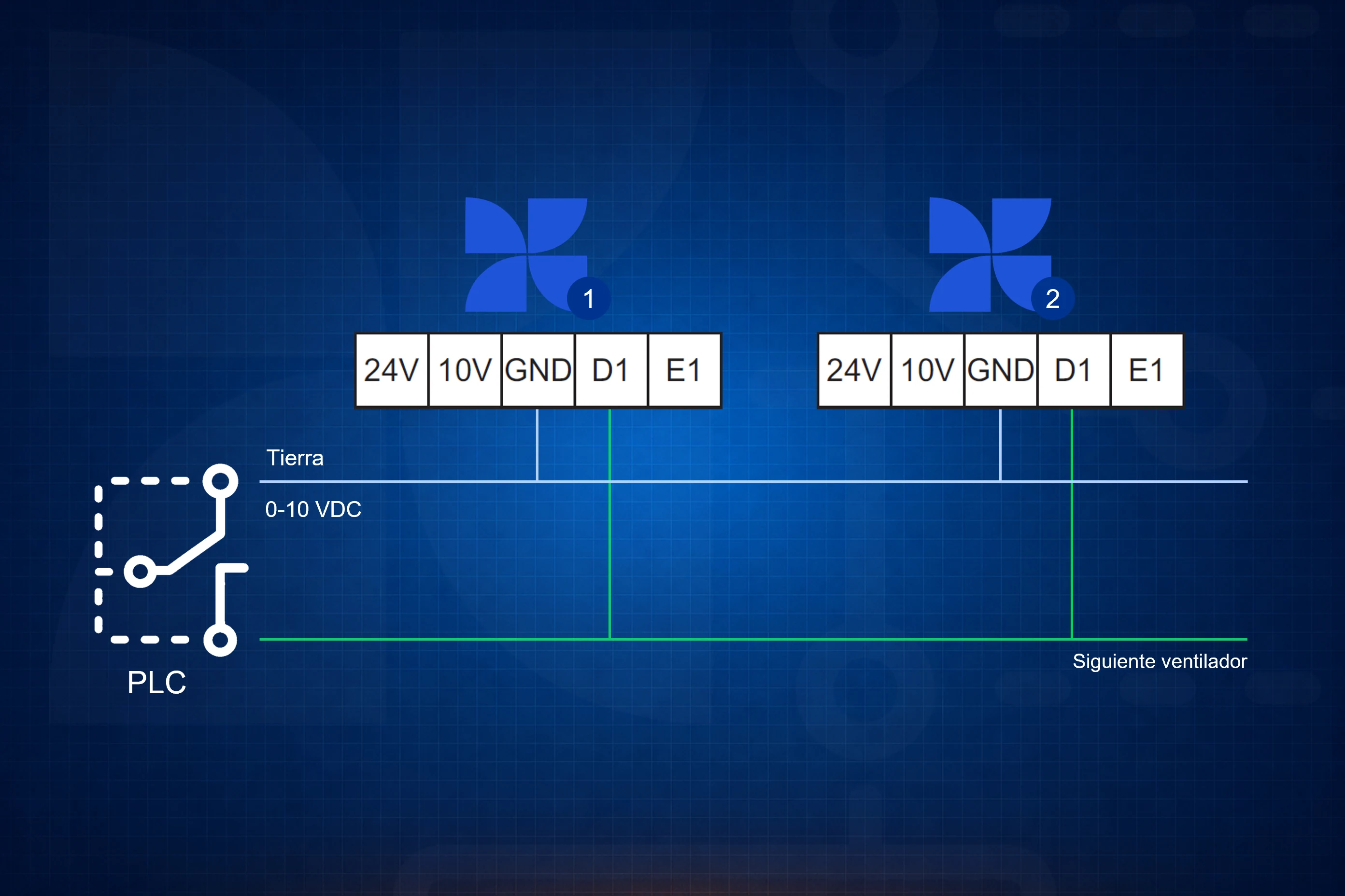

Un PLC o BMS puede combinar E1 para la referencia de velocidad, D1 para habilitación, K1 para estado o falla y Modbus para supervisión detallada. Esto permite secuencias por horario, control por presión o temperatura, arranque por etapas, compensación ante falla e integración con el equipo HVAC principal.
En un muro de ventiladores, el PLC puede enviar una referencia común y confirmar que el arreglo está disponible antes de permitir la operación de la manejadora.
6. Comunicación Modbus RS-485

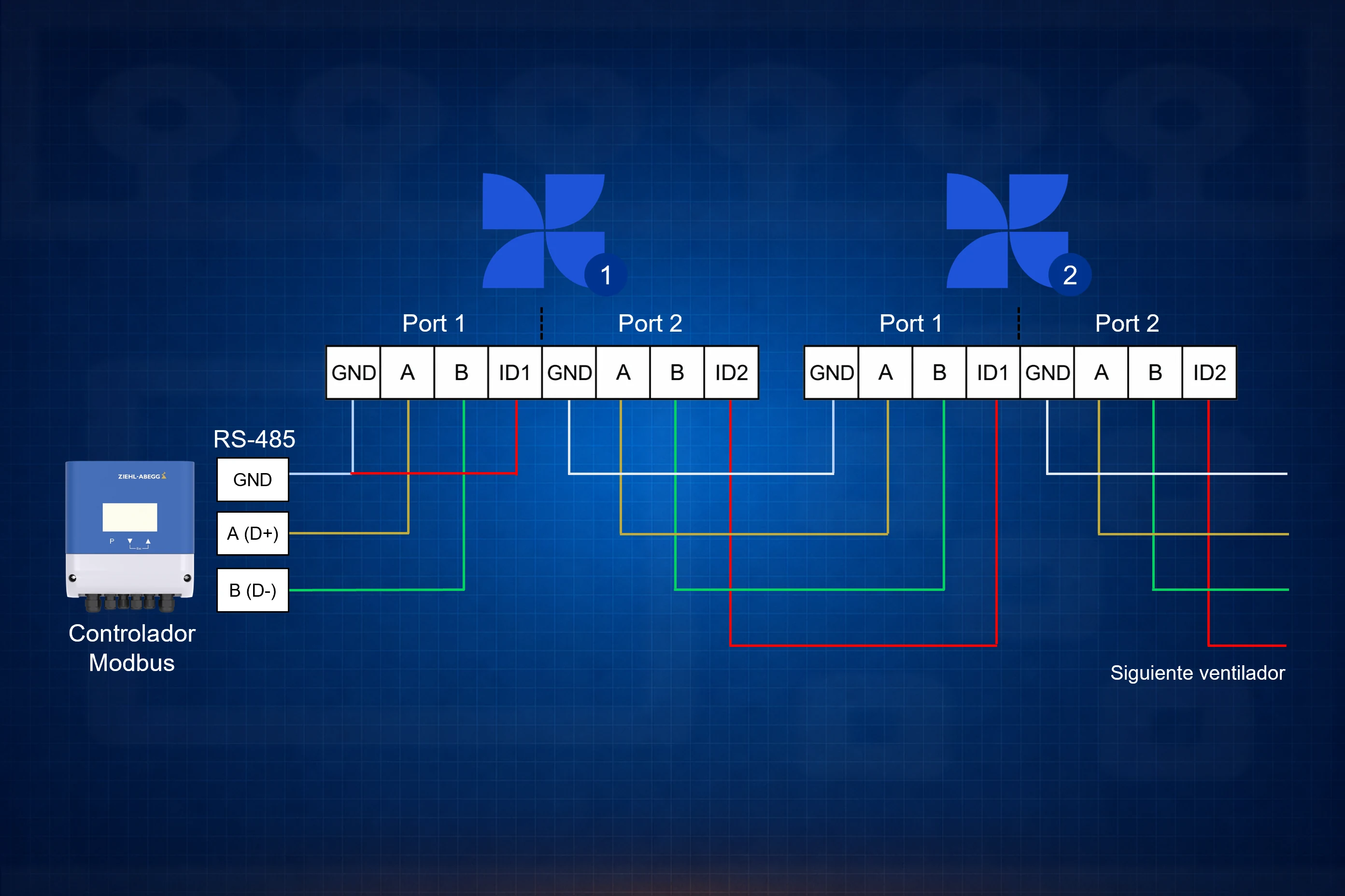

Modbus puede enviar la referencia, leer velocidad real, identificar alarmas, consultar parámetros y supervisar cada motor de forma individual. La red utiliza A/D+, B/D- y GND; para direccionamiento automático también emplea ID1 e ID2.
En el primer motor se conecta GND con ID1 y después se encadena ID2 de un equipo con ID1 del siguiente. Mantenga A-A, B-B y GND-GND en topología daisy chain, sin ramas ni direcciones duplicadas.
- Mantenga la polaridad correcta de A y B.
- Evite direcciones duplicadas.
- Use cable apropiado y separe comunicación de potencia al menos 20 cm cuando sea posible.
- Instale terminación solo donde el fabricante la requiera.
- Como referencia predeterminada: 19200 baud, 8 bits, paridad Even, 1 bit de parada y sin handshake.
7. Contacto de estado o falla

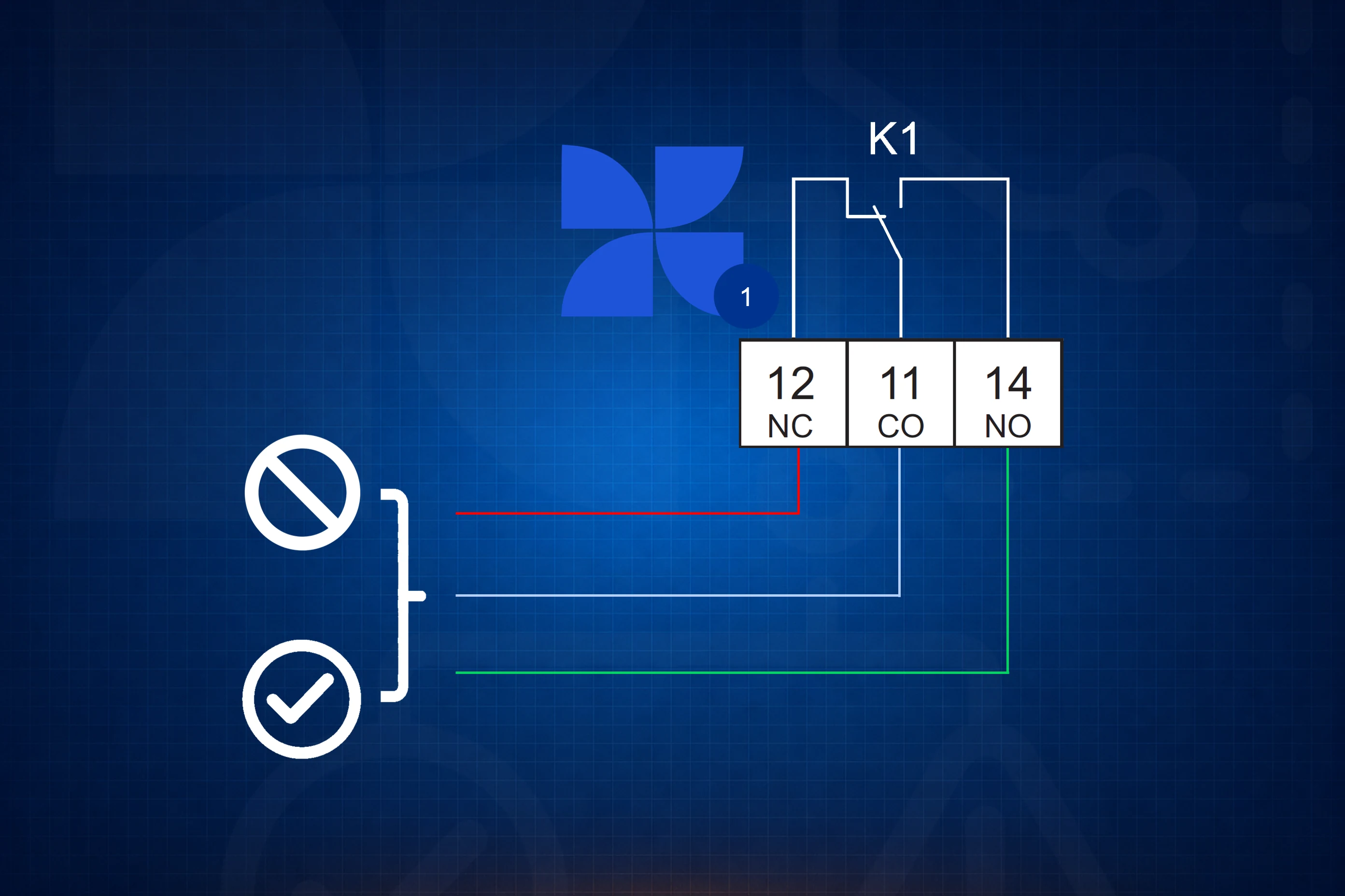

El relevador K1 funciona de fábrica como salida de falla: permanece energizado durante operación normal y se desenergiza ante una falla. Si el motor se detiene mediante D1, K1 permanece energizado. El PLC o BMS puede usarlo para alarmas, interbloqueos o redundancia; confirme siempre la lógica configurada.
8. ZAset mobile y ZAset para servicio

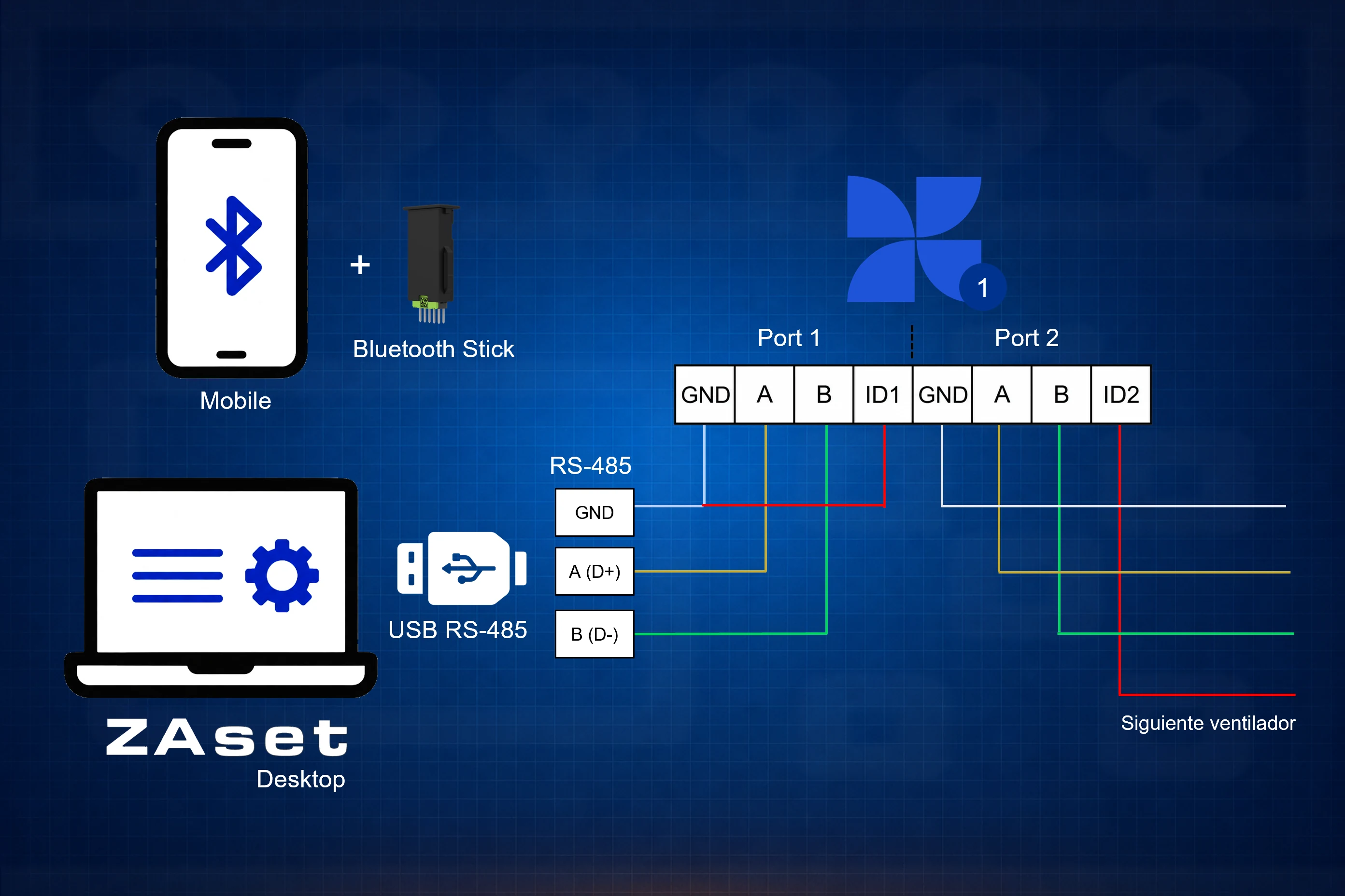

ZAset mobile permite conectarse a equipos compatibles mediante AM-STICK-WB y un teléfono o computadora compatible para configuración, puesta en marcha y diagnóstico local. ZAset para computadora puede usar un adaptador USB-RS485 para revisar la red, comparar parámetros y comprobar cada participante.
Estas herramientas son de servicio. No sustituyen por sí solas al PLC o BMS que gobierna la operación normal.
9. Alimentación y protección
La red debe coincidir con la placa del equipo. En variantes monofásicas se conectan PE, L1 y N; en variantes trifásicas, PE, L1, L2 y L3. Dimensione fusibles, conductores y protección conforme al cable, la instalación, las instrucciones de operación y las normas locales.
¿Qué alternativa conviene?
| Necesidad | Alternativa recomendada |
|---|---|
| Prueba a velocidad fija | Referencia fija |
| Ajuste manual sencillo | Potenciómetro 10 kΩ |
| Control automático básico | Señal 0-10 V |
| Permiso remoto de operación | Entrada digital |
| Secuencia automatizada | PLC con señales analógicas y digitales |
| Supervisión individual | Modbus RS-485 |
| Integración con el edificio | PLC o BMS mediante Modbus |
| Puesta en marcha y diagnóstico local | ZAset mobile o ZAset con USB-RS-485 |
En muchos proyectos se combinan varias alternativas: 0-10 V para velocidad, una entrada digital para habilitación, un relevador para alarma y Modbus para monitoreo.
Verificación antes de energizar
- Confirme modelo exacto, tensión y diagrama de conexión.
- Identifique terminales de potencia, control y comunicación.
- Defina qué sistema enviará la referencia de velocidad.
- Documente la lógica de habilitación y paro.
- Confirme la respuesta ante pérdida de señal o comunicación.
- Configure direcciones y parámetros de red.
- Pruebe cada ventilador y después el arreglo completo bajo condiciones reales.
Errores frecuentes
- Suponer que todos los motores EC utilizan las mismas terminales.
- Conectar una señal sin referencia común de GND.
- Compartir una salida 0-10 V con demasiados motores.
- Invertir A y B o repetir direcciones Modbus.
- Usar una topología distinta a la indicada por el fabricante.
- Mezclar potencia y comunicación sin considerar interferencia.
- Probar solamente que el ventilador gira, sin validar caudal, presión, consumo y alarmas.
Conclusión
E1 define velocidad, D1 concede permiso de operación, K1 informa estado o falla y Modbus permite supervisión individual. La arquitectura correcta combina únicamente las funciones que exige el proyecto y siempre se valida contra la variante, placa, diagrama y lógica configurada del motor instalado.
