Motor EC
Montaje, conexión, seguridad y puesta en servicio de motores ECblue con electrónica integrada y comunicación Modbus.
Documentos disponibles
¿Qué es un motor EC?
Un motor EC combina un rotor de imanes permanentes con electrónica de conmutación y control integrada. La velocidad puede regularse directamente mediante una referencia analógica o comunicación digital, sin incorporar un variador externo para la función básica de modulación.
Esta arquitectura permite una respuesta rápida a cambios de demanda y reúne en el mismo conjunto la regulación de velocidad, protecciones, señales de estado y, según el modelo, comunicación Modbus para supervisión y diagnóstico.
- Alta eficiencia en un rango amplio de operación.
- Control de velocidad 0-10 V, 4-20 mA o PWM según configuración.
- Habilitación mediante entrada digital y salida de relevador para estado o falla.
- Comunicación Modbus cuando el modelo instalado la incluye.

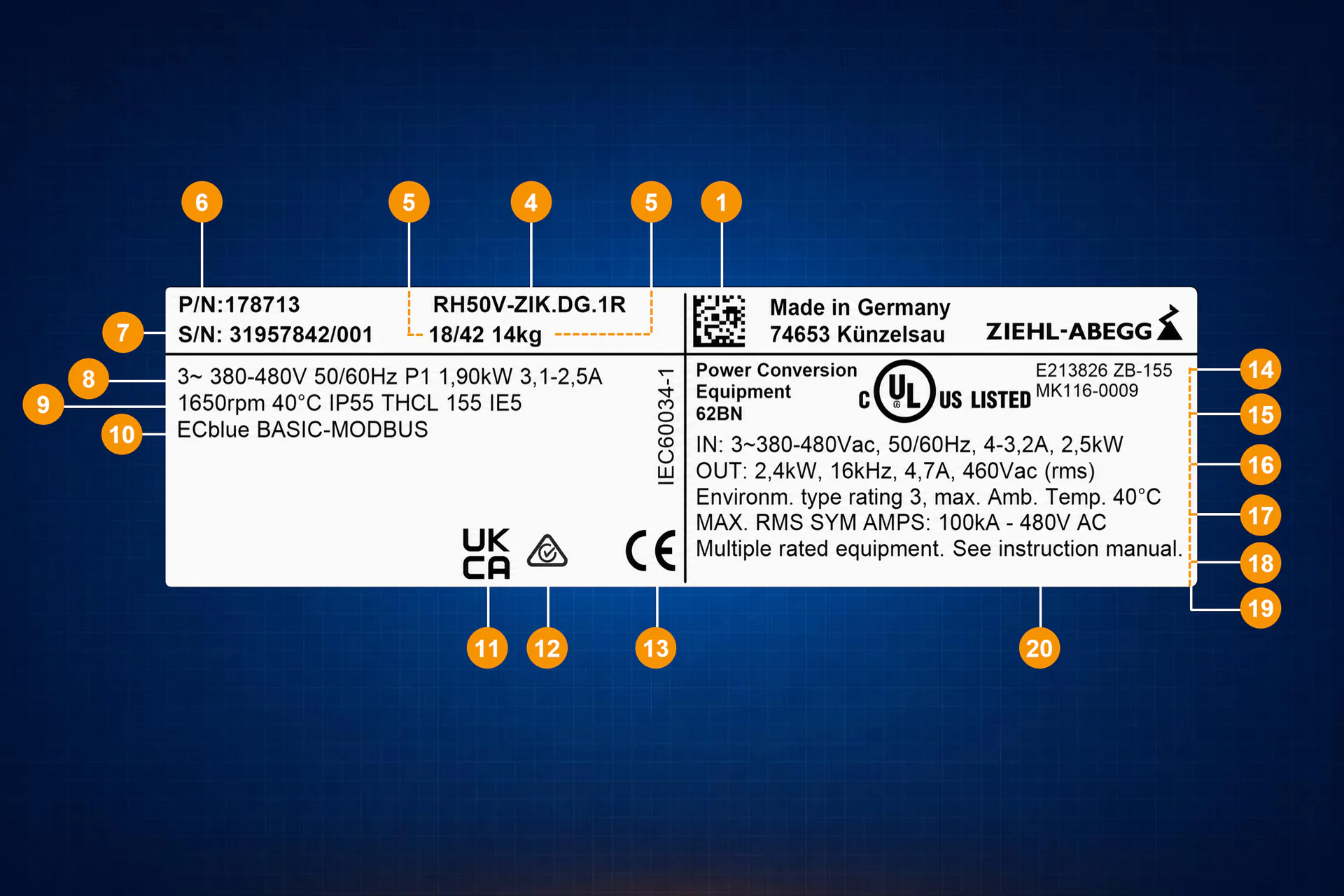

Cómo leer la placa de características
La placa contiene los datos técnicos vigentes del producto suministrado. La parte izquierda reúne los datos de fabricación y la parte derecha los datos relativos a UL. Antes de instalar, confirme que la designación, el número de artículo y los valores eléctricos correspondan exactamente al equipo y al proyecto.
- Código Datamatrix y número de serie.
- Norma de producto.
- Peso.
- Designación de modelo ventilador/motor.
- Fecha de fabricación.
- Número de artículo de ZIEHL-ABEGG.
- Número de serie.
- Tensión, frecuencia, potencia y corriente nominales.
- Revoluciones nominales, temperatura ambiente máxima, clase de protección, clase de temperatura y eficiencia.
- Denominación del producto.
- Marca de conformidad UK.
- Marca de conformidad australiana ACMA, cuando aplique.
- Marca de conformidad europea.
- Expediente UL y sistema de aislamiento; en variantes 3~ indicadas puede permitirse alimentación CC como alternativa.
- Identificación del motor UL.
- Valores de entrada del sistema electrónico.
- Valores de salida del sistema electrónico.
- Clase de protección y temperatura ambiente máxima autorizada a potencia nominal.
- Especificación de corriente de cortocircuito.
- Referencia a información adicional en las instrucciones de montaje.
